住宅用ハイブリッド蓄電システム
【脱FIT型】ハイブリット・システム
【脱FIT型】
ハイブリット・システム
FIT制度に依存しない【脱FIT型】
蓄電池とセットになった自家消費型太陽光
新たに太陽光発電＋蓄電池の設置をご検討されている住宅や事務所をお持ちの方
▼
ハイブリット・システムを採用することで、自家消費型太陽光＋蓄電池システムの導入が可能
高性能
余った電力をほぼすべて蓄電※できる
大容量の11.5kWh（初期実効容量9.5kWh）
ハイブリッド蓄電システムは大容量の11.5kWh。電気を無駄なくためて早朝や夜などに有効活用したり、停電時も1日分の電気をまかなえたり、たくさんの電化製品を同時に使うことができます。
全ての部屋のコンセントが使える
全負荷型＆200V対応
停電が予想されるような災害情報を受信すると蓄電池が自動的に充電をスタート。停電になると瞬時に自立運転へ切り替わります。全負荷型だから限定されたコンセントだけでなく、すべてのコンセントが利用可能。IH調理器やエアコン、エコキュートなどの200V家電も使えてオール電化でも心配ありません。
業界トップクラス
97.0%の電力変換効率
電力と蓄電池の充放電変換効率は最大97.0%と高効率。既設のPCSと交換することで太陽光発電の発電量がこれまで以上に期待できます。
また太陽光発電の出力を最大化する制御装置(MPPT※1)が最大３回路まで選択できるため、太陽光発電を無駄なく活用できます。
高品質
15年以上の稼働が見込める
抜群の耐久性
厳しい試験をクリアしたものしか製品化しておらず自信があるからこそ10年間の製品保証が標準で付きます。
標準保証（無償）
生産から配送・設置検査の各工程で入念な品質チェックを実施した製品をお客様にお渡しします。
24時間365日の監視体制
・遠隔監視機能
・遠隔操作機能
・故障時駆け付け機能
開発メーカーが監視しているから、故障にも的確でスピーディーに対応が可能です。

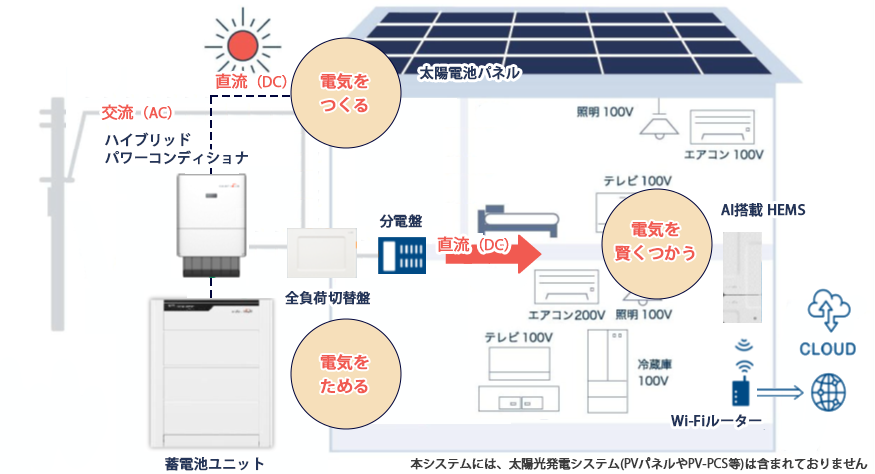

ハイブリッドシステム構成

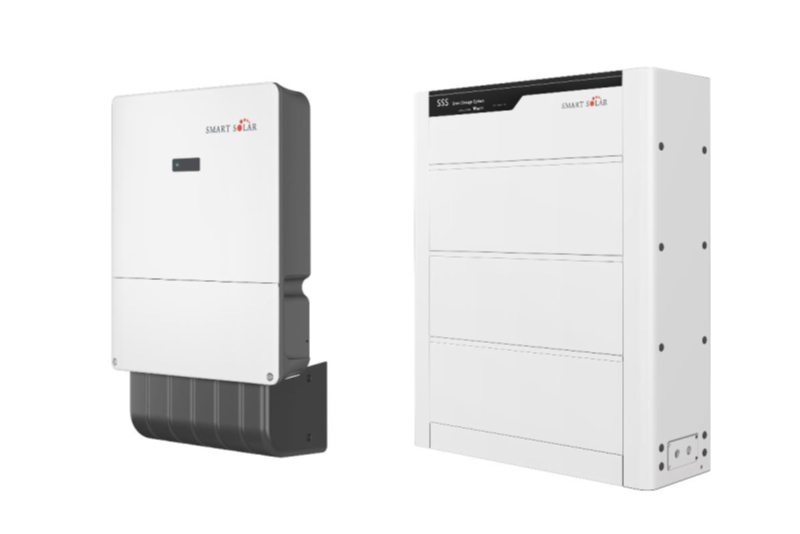

機器構成
蓄電池ユニット
① 自給自足が可能な 蓄電容量 11.5kWh
- 一般家庭が一日に使用する電気がしっかり貯められる大容量モデル
- 余剰電力を余さず貯めて夜間に使う「電気の自給自足」が可能
- 分割組立式なので、万一の修理の際も必要なパーツのみ交換可能
- これまでのような大掛かりな運搬や長期間におよぶ修理が不要
② 安全性の高い リン酸鉄系 リチウムイオン電池
- 単電池（セル）は日本の製品認証（ S マーク）を取得
- 発火・発煙がないことを確認する釘差し・圧壊試験に合格

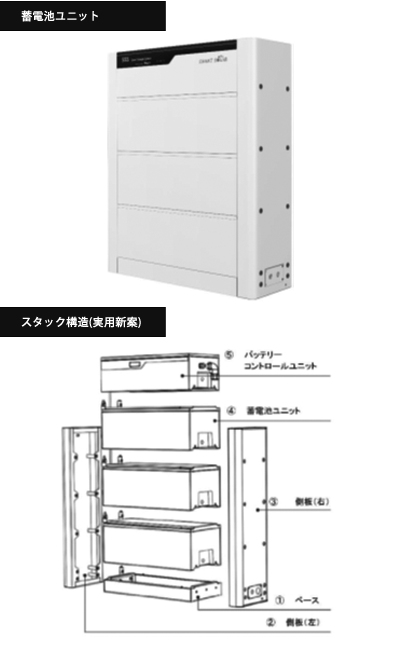

③ 蓄電池ユニットは独自の スタック方式を採用
- 分割組立式なので、万一の修理の際も必要なパーツのみ交換可能
- これまでのような大掛かりな運搬や長期間におよぶ修理が不要
④ IP65 基準の 高い防水・防塵設計
- 屋外の厳しい環境に耐えられるように保護等級IP65相当の設計
- 放熱性や耐腐食性に優れているアルミ製のケースを採用
- 標準モデルで塩害地域での設置対応 ※別途、重塩害エリアの対応可

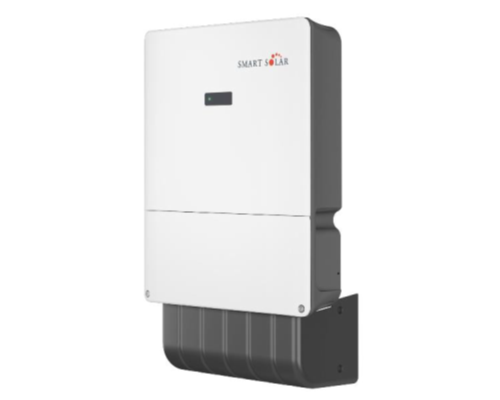

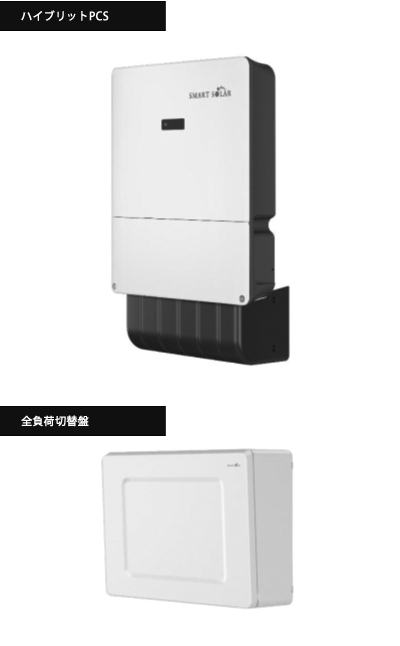

ハイブリッドパワーコンディショナ
① 定格出力5.5kW 自立出力3.0kVA
- 最大直流3回路入力(最大3.5kW×３＝10.5kW）
各回路MPPT制御で3面設置も可能
② 業界トップクラス97％の高い電力変換効
③ 耐久性と静粛性
- 放熱性が優れたアルミダイキャスト構造によりファンレス実現（自然空冷）
- 優れた静粛性と長期の耐久性
④ 家まるごとバックアップ可能（全負荷対応）
- 停電しても家全体に電気を供給、いつも通りの快適便利な生活が可能
- 200V電源にも対応、エアコン、IH、エコキュート等も使用可能
AI機能付 HEMS
① 専用アプリによるエネルギーの「見える化」
- AI機能付 HEMS アプリを、お客様のスマートフォンやタブレットにインストール
- 発電量と消費量、各機器の運転状況、売電量や買電量を確認可能
- 各種運転モードの設定などが、いつでもどこでも行えます
- これまでのような専用の表示モニターやコントローラは不要
② AI 機能で 電気代を節約（無駄な買電を抑制）
- お住まいの地域の天気予報、日射量予測を受信、
翌日の発電量を予測 - AI がお客様の電力消費パターンを学習、 翌日の消費予測
- 翌日の電力を太陽光による発電でまかなえるか判断
- 必要な分だけ安い深夜電力から自動充電 、翌日に備える
③ 災害対策モードで停電への備えも万全
- 台風などの災害警報を受信すると自動的に
「災害対策モード」へ切替え - 蓄電池を満充電にして、もしもの停電に備えます（自動解除）
④ 無償の遠隔モニタリングサービス付き
- 24時間 365 日、常に蓄電システムの稼働状況を監視
- 異常発生時にお客様にお知らせし、
保守メンテナンス対応します
機器構成
蓄電池ユニット
| 蓄電池の種類 | リン酸鉄リチウム蓄電池 |
| 蓄電容量 | 11.5kWh |
| 初期実効容量 | 9.5kWh (JEM1151) |
| 設置環境 | 塩害地域を含む屋内外設置 ※1 |
| 使用周囲温度範囲 | 充電時：0～45℃ ※2 放電時：-10～45℃ ※2 |
| 使用周囲湿度範囲 | 0～90％RH ※3 |
| 外形寸法 (W×H×D) | 770 x 942 x 280 mm (側板含む) |
| 質量 | 約151㎏ |
| 冷却方式 | 自然空冷 |
| 取付方式・方法 | スタック構造組立式・基礎の上に設置 |
| 保護等級 | IP65 |
※1 重塩害地域での屋外設置には重塩害用カバーが必要になります。
※2 温度によっては出力が制限されることがあります。
※3 結露及び氷結が無き事。
※1 重塩害地域での屋外設置には重塩害用カバーが必要になります。
※2 温度によっては出力が制限されることがあります。
※3 結露及び氷結が無き事。
ハイブリッドパワーコンディショナ
| 直接入力(太陽光発電) | 入力回路数：3回路 最大入力電流(3回路単独)：各DC12.5A 最大入力電流(一括入力)：DC37.5A 定格入力電圧：DC320V MPPT運転可能入力電圧範囲：DC６０～450V 最大入力電圧：DC450V 最大入力電力：10.5kW(3.5kW) |
| 直接入力(蓄電池) | 入出力回路数：1回路 最大入出力電流：DC30A 運転可能電圧範囲：DC９０～157V |
| 交流出力(系統連系用) | 定格出力：5.5kW 定格電圧：AC101/202V 定格周波数：50Hz/60Hz 電気方式：単相3線式 電力変換効率：97%(太陽光発電)/95%(蓄電池) |
| 交流出力(自立運転) | 定格出力：3.2kW ※2 定格電圧：AC101/202V 定格周波数：50Hz/60Hz 電気方式：単相3線式 電力変換効率：97%(太陽光発電)/95%(蓄電池) |
| 設置環境 | 屋内外設置 |
| 使用周囲温度範囲 | -25～60℃ |
| 使用周囲湿度範囲 | 0～95％RH ※1 |
| 外形寸法(W×H×D) | 460 x 543 x 185 mm (配線カバーなし) 460 x 684 x 185 mm (配線カバーあり) |
| 質量 | 約24㎏ |
| 冷却方式 | 自然空冷(内部環境ファンあり) |
| 取付方式・方法 | 壁掛け方式・ネジ止め |
| 保護等級 | IP65 |
※1 結露及び氷結が無き事。
※2 太陽光が発電している時は、自立運転時の最大出力は太陽光発電+ 蓄電池で5.5kW となります
※1 結露及び氷結が無き事。
※2 太陽光が発電している時は、自立運転時の最大出力は太陽光発電+ 蓄電池で5.5kW となります

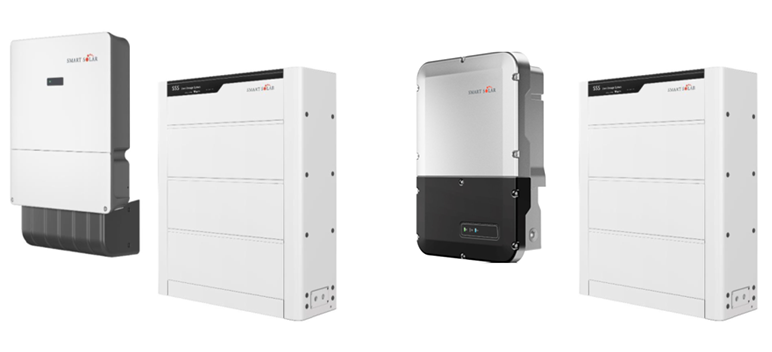

【卒FIT型】ストレージ・システム
【卒FIT型】
ストレージ・システム
FIT期間を終了した【卒FIT型】
蓄電池を後付けした自家消費型太陽光
太陽光発電を既に導入済されていて、FIT期間の終了が間近、もしくは終了した住宅をお持ちの方
▼
ストレージ・システムを採用することで、既設のPCSはそのままに蓄電池システムだけの導入が可能
今使用している太陽光発電システムは
そのままにシンプル設置
ツインインバーター方式で各家庭に合ったニーズで柔軟に拡張できます。
工事期間は約１日。
▶ 蓄電池単体でも設置OK！
▶ 後から太陽光発電の増設もOK！
必要な機能すべてが揃った
「４機器」で構成
AIを搭載しているから後から「こんな機能がほしかった…」ということはありません。
ストレージ・システム構成
ほぼ全ての太陽光発電システムに対応
※ 蓄電池システムだけを後付
主要機器リスト
❶スマート蓄電ーT
❷ストレージPCS
❸スマートスイッチボックス
❹スマートAI(オプション）
ストレージ・システム概要
ツインインバータ方式のメリット
ツインインバータ方式とは、太陽電池と蓄電池、それぞれ専用のインバータがあり、それぞれが最適動作を行い、システムとして最大のパフォーマンスを実現できます。主に以下のメリットがあります。
- 既存のPV設備がある場合は蓄電システムだけを増設可能
- PVインバータを有効活用（メーカー問わず）
また、PVインバータのみ交換可能 - 故障時の切り分けが容易
- どちらの設備かに不具合発生時でも片方のシステムは動作可能
機器構成
蓄電池ユニット
| 蓄電池の種類 | リン酸鉄リチウム蓄電池 |
| 蓄電容量 | 11.5kWh |
| 初期実効容量 | 9.5kWh (JEM1151) |
| 設置環境 | 塩害地域を含む屋内外設置 ※1 |
| 使用周囲温度範囲 | 充電時：0～45℃ ※2 放電時：-10～45℃ ※2 |
| 使用周囲湿度範囲 | 0～90％RH ※3 |
| 外形寸法 (W×H×D) | 770 x 942 x 280 mm (側板含む) |
| 質量 | 約151㎏ |
| 冷却方式 | 自然空冷 |
| 取付方式・方法 | スタック構造組立式・基礎の上に設置 |
| 保護等級 | IP65 |
※1 重塩害地域での屋外設置には重塩害用カバーが必要になります。
※2 温度によっては出力が制限されることがあります。
※3 結露及び氷結が無き事。
※1 重塩害地域での屋外設置には重塩害用カバーが必要になります。
※2 温度によっては出力が制限されることがあります。
※3 結露及び氷結が無き事。
ストレージPCS
| 直接入力(太陽光発電) | 入出力回路数：1回路 最大入出力電流：DC30A 最大短絡電流：DC40A 定格電圧：360V (最大電圧600V) 運転可能電圧範囲：DC100～550V |
| 直接入力(蓄電池) | 定格出力：4000W 定格周波数：50Hz/60Hz 電気方式：単相2線(3線式に接続) |
| 交流出力(系統連系用) | 定格出力：4000VA ※1 定格周波数：50Hz/60Hz 電気方式：単相2線(3線式に接続) |
| 通信仕様 | 蓄電池：CAN-Bus 外部：イーサーネット |
| 設置環境 | 屋内外設置 |
| 使用周囲温度範囲 | -25～60℃ |
| 使用周囲湿度範囲 | 0～100％RH ※2 |
| 外形寸法(W×H×D) | 535 x 730 x 198 mm |
| 質量 | 約26㎏ |
| 冷却方式 | 自然空冷(内部環境ファンあり) |
| 取付方式・方法 | 壁掛け方式・ネジ止め |
| 保護等級 | IP65 |
※1 安定して電力を供給するため、自立運転時の最大出力は3000VAを目安としてください
※2 結露及び氷結が無き事。
※1 結露及び氷結が無き事。
※2 太陽光が発電している時は、自立運転時の最大※1 安定して電力を供給するため、自立運転時の最大出力は3000VAを目安としてください
